解决方案OTSUKA SOLUTIONS
软体介绍

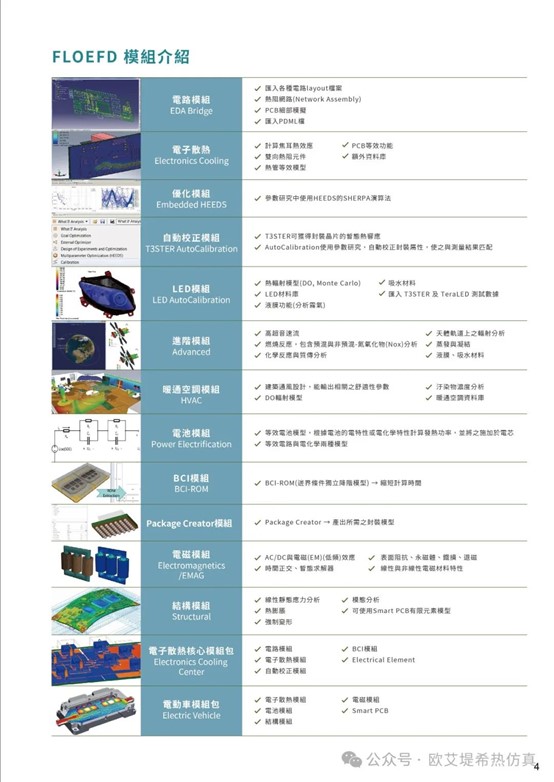

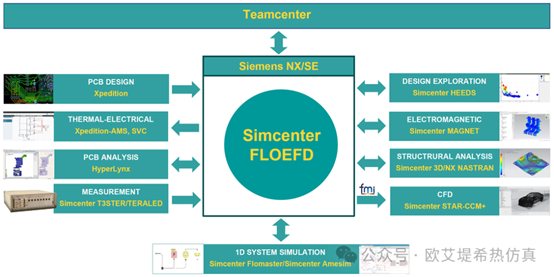

Simcenter FLOEFD
Simcenter FLOEFD是市面上真正整合于主要 MCAD 系統的 CFD 分析软体工具,包括 Creo,CATIA V5,Siemens NX,Solid Edge,Simcenter 3D 及 SolidWorks。是一套可以快速学习及快速使用的 CFD 软件,它完整的功能可以应用于三维气流场及热传现象的分析。不同于其他传统高阶 CFD 软体使用者需要丰富的学理基础及网格建构技巧,FLOEFD 强调的是简单操作及快速分析,所以非常适合于实际工程师应用。
1. Easy-to-use CAD embedded Concurrent CFD
目前 CAE 分析已经是产品设计过程中不可或缺的一部分,所以工具必须是很容易使用且可以快速进行设计变更。为了达到此目标,FloEFD 将 CFD 分析变成是 CAD 系统的 plug-in 模组,因为工程师在自己最熟悉的 CAD 操作介面下使用 FloEFD,所以学习上是非常容易的,根据调查报告,工程师一般只需要不到八小时的训练课程就可以上手。
2. Better Products, Faster
Concurrent CFD 是 FloEFD 获得许多奖项的主要原因,完全整合 CAD 系统与 CFD 分析工具让使用者可以设计出更好的产品,而花的时间也更短。包括航太,汽车,医疗器材,工具机,帮浦,阀...等相关产业均使用 Concurrent CFD 技术达到以下几个目标:
- 改善产品的效能及可靠度
- 减少实际开模及打样的成本
- 降低产品设计错误的风险
- 缩短设计时程并加速上市时间来节省成本
3. Quickly generate reports
使用者可以将 FloEFD 的分析结果以动画格式输出并提供给客户,同时也可以透过报告自动产生器将您喜欢的图片以 Microsoft ® Excel及 Word 格式产生书面报告。
4. Analysis wizard
若您不常使用 CFD 分析工具,有时在使用上会忘记某些步骤导致无法进行模拟,FloEFD 提供一个人性化的模拟分析导览精灵,带领使用者从前处理的参数设定,网格生成,边界条件设定,到接下来的计算,以及后处理的结果输出,您只需要按照导览精灵的步骤,就可以完成分析工作。
5. Effortless what-if testing
What-if 分析可以说是 FloEFD 最强大的功能,很容易在 CAD 环境下修改模型并立刻进行分析,这是其他软体所办不到的功能。因为 FloEFD 直接整合于 CAD 介面,所以您可以直接将 CAD 模型产生多组不同设计,而不需要重新汇入图档,设定边界条件...等工作。在很短的时间内就可以不同的分析结果中找到最佳的设计。
6. Parametric Studies
参数优化分析,包括边界条件,网格设定,材料参数...等均可以进行优化。
7. Robust visualization
当您完成分析后,结果观测除是轻而以举的事,FloEFD 是以工程师为出发点所设计的 CFD 软体,所以常用的结果输出参数均已经内建在后处理的操作介面中,您只需要动动滑鼠,选择需要的结果,系统将会很快速的产生您需要的资料。
![](http://oitcit.com/upload/ckfiles/images/3.png)
![](http://oitcit.com/upload/ckfiles/images/4.jpg)
FloTHERM XT
FloTHERM XT 是针对电子产品设计流程所需的散热模拟分析解决方案,可以从概念设计到后续的生产制造阶段皆可使用,可以提升产品的品质,可靠度及缩短上市时间。藉由整合 EDA 及 MCAD 设计流程,FloTHERM XT 可以让工程师使用相同的设计资料进行完整的散热模拟分析,大大缩短研发时程,有效节省成本。
![](http://oitcit.com/upload/ckfiles/images/%E5%BE%AE%E4%BF%A1%E5%9B%BE%E7%89%87_20240619152457.png)
1. Stand-alone software tool for electronics cooling simulation
FloTHERM XT 是完整且可以独立使用的电子散热分析软体,不需要额外购买不同模组进行不同的分析工作。沿用了原本 FloTHERM 在电子散热领用的 DNA,再加上 FloEFD 在 CFD 的独特技术,FloTHERM XT 拥有强大且有效率的能力,特别是针对大型或是複杂的电子系统分析,可以适用于热流专家或是机构工程师。
2. CAD-centric user interface
架构在 SolidWorks 的前处理介面,再搭配原本 FloTHERM 的 SmartParts Library,不儘可以透过 SmartParts 进行概念设计分析,也可以透过 3D CAD 介面进行产品细部设计分析。
![](http://oitcit.com/upload/ckfiles/images/%E5%BE%AE%E4%BF%A1%E5%9B%BE%E7%89%87_20240619152552.png)
3. Full geometric and non-geometric SmartParts and Library
在产品设计初期就可以使用 FloTHERM XT 进行散热模拟,因为在没有 3D CAD 图档的时候,可以藉由 FloTHERM XT 的 Geometric 及 Non-Geometric 参数式元件建构模型,而这些参数式元件都是电子产品中常见的元件,让使用者可以很容易的完成模型建构及参数设定。
4. Supports direct interfaces with all major MCAD as well as Expedition Enterprise EDA software
FloTHERM XT 支援市面上常见 MCAD 及 EDA 软体产生的档案,无须额外购买模组。包括 3D XML,ACIS,Adobe-IIIustrator,Adobe Photoshop,Adobe Portable Document Format,Autodesk Inventor,CADKEY,CATIA-Graphics,DXF/DWG,DXF 3D,SolidWorks,IDF 2.0/3.0/4.0,IGES,JPEG,Mechanical Desktop,PADS-ASCII,Parasolid,Pro/ENGINEER,Rhino,ScanTo3D,Solid Edge,STEP,STL,TIFF,U3D,Unigraphics,Viewpoint,VRML,XPS。
5. Support FloTHERM PDML file
如果您是 FloTHERM 的资深用户,我们相信您一定保存许多 FloTHERM 的模型档及自行建立的资料库,若您改用 FloTHERM XT 也无须担心这些辛苦建立的资料无法使用,因为 FloTHERM XT 可以读取原本 FloTHERM 的 PDML 格式档案,可以保留原本的几何尺寸及相关材质参数,针对过去可能过度简化的模型 (例如 : Heatsink,Heatpipe 及複杂外型元件) 改用 FloTHERM XT 提供的前处理器进行修改。另外,Intel 提供的 CPU 模型也是採用 PDML 格式,在 FloTHERM XT 中亦能直接汇入。
6. New Grid Generation Technology
结合 FloEFD 的最新网格技术,FloTHERM XT 可以使用最少的网格数来建构模型,进而让计算时间更缩短。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%874.jpg)

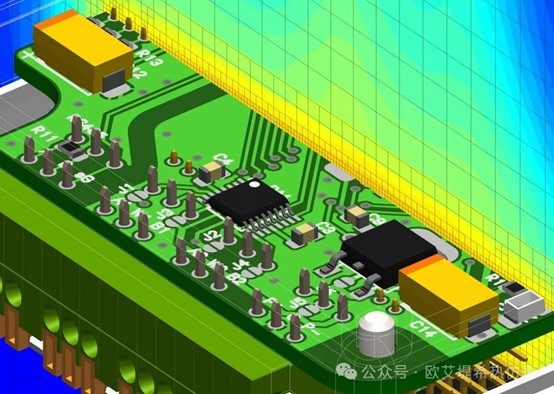

FloTHERM
FloTHERM 是电子系统散热分析最知名的品牌,它可以应用于电子产品的三维气流场及热传现象分析,涵盖范围从Package Level,Board Level,Component Level 到 System Level 的问题均能分析。FloTHERM 提供丰富的案例,资料库及白皮书,让工程师可以快速的建档电子设备模型并进行分析,而参数最佳化功能可以在开模前进行变更设计测试,有效节省成本。

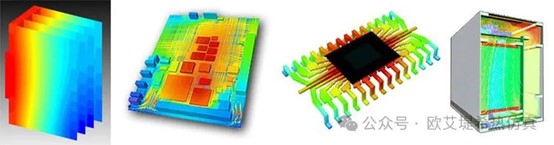

1. World leader in thermal analysis
FloTHERM 让工程师可以在实际开模前很容易建构电子产品的模型,并进行散热分析及后续的参数变更设计。FloTHERM 採用进阶的 CFD 技术来预测气流的流动及各元件的热传现象,从 Component Level,Board Level 到 System Level 的问题均可以分析。经过调查,有超过 98% 的用户会推荐别人使用 FloTHERM,毫无疑问的,FloTHERM 是电子散热分析软体的全球领导品牌,每年均不断增加使用者,应用案例,资料库及白皮书,远远超过其他软体。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%871.jpg)
2. Intelligent Thermal Models
FloTHERM 内建各种电子元件供应商所提供的资料库及智慧型建模系统 SmartParts,让使用者可以小从 PCB 上的单一晶片分析大到整个机柜的散热分析均可以快速完成。SmartParts 具有专家系统,可以让模型建构更直觉,计算时间更短,计算结果更准确。
3. MCAD and EDA Integration
FloTHERM 可以与市面上主流的 MCAD 及 EDA 软体整合,包括可以直接读取 Pro/ENGINEER,SolidWorks 及 CATIA 格式的档案,以及其他标准 CAD 格式档案。不同于其他散热分析软体,FloTHERM 可以自动修整几何外型,让分析更有效率及准确。关于 EDA 软体的整合,除了可以透过 IDF 格式档案匯入模型外,FloTHERM 还特地开发了直接读取 BoardStation,Allegro 及 CR5000 的介面。
4. Use of a Robust Structured Cartesian Mesher Minimizes Solution Time
FloTHERM 採用结构性直角坐标网格系统,这是最稳定且在数值计算上最有效率的网格系统,而局部网格加密功能 (Localize Grid) 可以让您自由控制需要加密的区域,如此可以维持计算的准确性同时减少运算时间,而 FloTHERM 的网格自动生成功能,让使用者可以专注于产品设计而不是散热分析,不同于其他软体,当您模型有任何变更设计的同时,您的网格也同步更新,而其他软体均需要重新生成网格。
5. Automatic Optimization
SmartParts 的建构方式及结构性直角坐标网格系统,让 FloTHERM 具有自动连续优化的特殊功能,这功能可以让使用者设定设计目标,而 FloTHERM 就可以找出不同设计参数的最佳组合来达到设计目标。这最佳化功能一般会应用于散热器设计,PCB 上晶片位置配置,风扇选用...等。FloTHERM 同时提供 "实验设计法" (DoE) 进行优化设计,并採用分散式运算技术进行分析工作。
6. Powerful Visualization Tools
FloTHERM 的后处理程式是与客户沟通的最佳工具,除了可以输出静态的结果图档外,也可以产生 3D 动态流场结果,而贴图功能 (Texture Mapping) 及 AVI 动画输出可以让非技术背景的同事或客户了解您的分析结果,最新增加的 Thermal Bottleneck (Bn) 及 Shortcut (Sc) 参数显示功能,可以让工程师了解目前存在散热问题的瓶颈,以及可能解决问题的新散热途径。同时,FloTHERM 提供免费的后处理程式 FloVIZ,可以安装于客户或主管的电脑,用来当作双方沟通的桥梁。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%872.jpg)
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%875.jpg)
STAR-CCM+

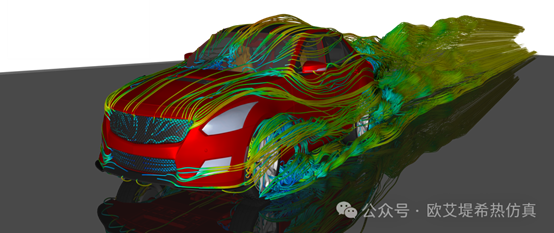

STAR-CCM+ 是一套独立模拟解决方案,用于模拟计算流体动力学 (CFD)、计算固体力学 (CSM)、热传递、颗粒动力学、反应流、电化学、电磁学、声学和流变学。STAR-CCM+ 通过单一集成式使用者介面和自动化工作流程提供准确高效的模拟技术,便于分析和探究複杂现实问题。借助 STAR-CCM+,您可以有效预测产品性能,获得整个产品设计流程所需的工程资料。CCM (computational continuum mechanics) 连续介质力学,除了进行流体分析外,也要具备结构应力 / 电磁场、声学等分析功能。目标是发展成为可以解析任何连续介质力学场的全新软体。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%875.png)

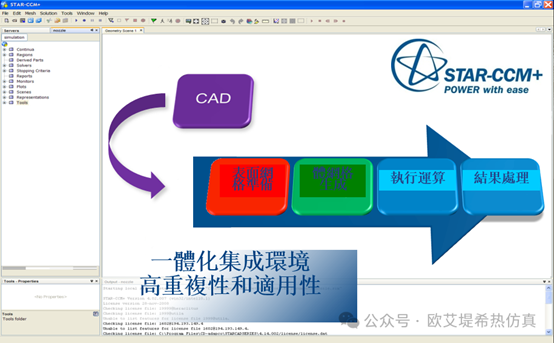

1. 一体化集成环境
在 STAR-CCM+ 单一环境中,完成整个 CAE 解析流程,不需要其它表面修复工具、网格生成工具等。另外,整个过程可以在后台的批次处理(batch) 模式下使用 Java 命令运行,便于和优化软体的连接。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%876.png)

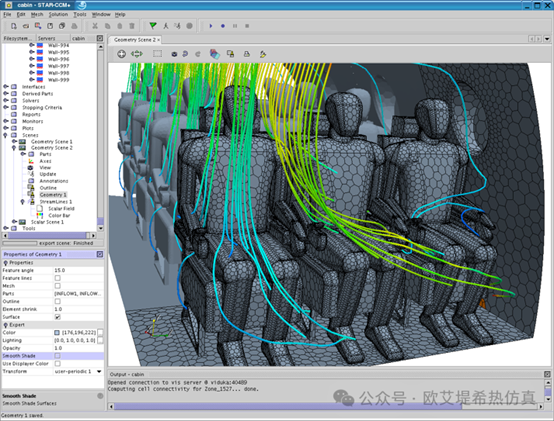

2. 易学易用
STAR-CCM+ 採用树状结构的模型建构,并使用智能化导向的模型设定精灵模式,可以让模型建构更直觉。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%877.png)
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%878.png)
3. 新 IT 技术的运用![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%879.png)

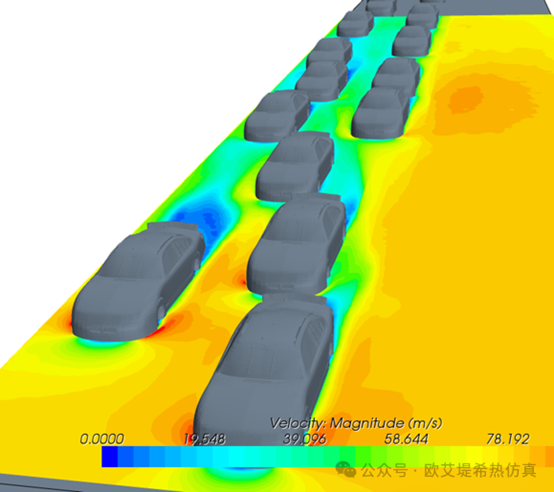

4. 平行运算技术
STAR-CCM+ 提供完全的平行化操作,包括求解器及前后处理器均支援平行运算处理,可以支援超大规模的平行计算,是全球首个支援 10 亿网格的求解器。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%8710.png)

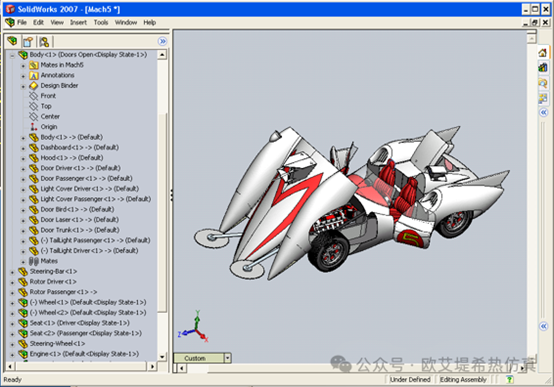

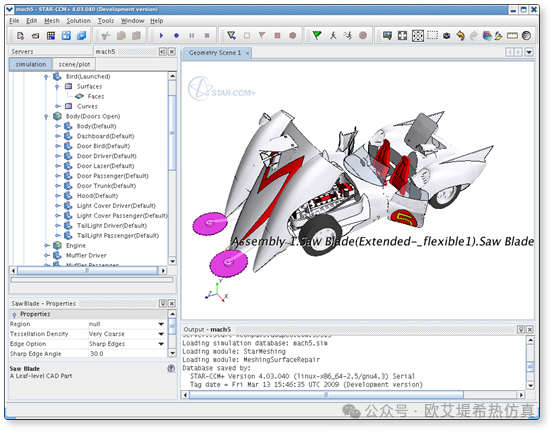

5. CAD 图档的无缝接轨
STAR-CCM+ 支援各种格式 CAD 图档的直接汇入,包括 CATIA V4 / V5,Pro/ENGINEER,UG NX,SolidWorks 及 Autodesk Inventor。亦可以透过第三方格式汇入模型,包括 Pro-STAR surface mesh (*.dbs),Stereolithography File (*.stl),Pro-STAR Shell Input File (*.inp),NASTRAN Shells (*.nas),PATRAN Shells (*.pat, *.neu, *,ntl),FELISA Front Surface (*.fro),Parasolid Transmit Files (*.x_t, *.x_b),IGES Files (*.iges, *.igs),STEP Files (*.step, *.stp),VDA files (*.vda)...等。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%8711.png)
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%8712.png)

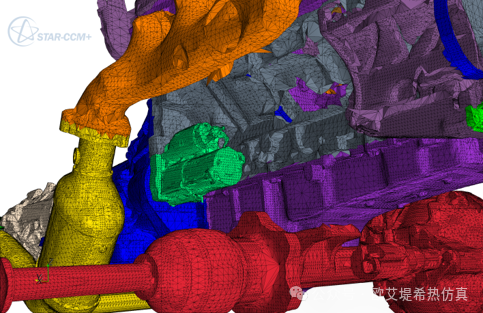

6. 包面技术 (Surface Wrapper)
在工业级别的CFD应用中,前处理的网格生成部分往往佔据了整个专案工作的大多数人工时间,而其中又以表面处理部分为甚。包面技术可以自动地将複杂几何形体处理成完全拓扑封闭的、无任何洩漏的表面,以生成计算域的体网格。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%8713.png)
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%8714.png)

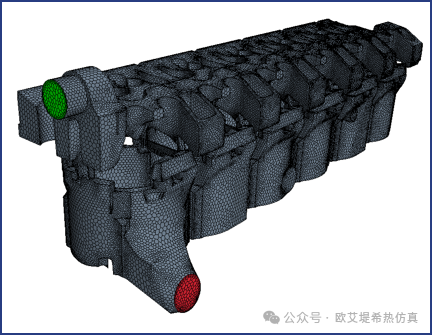

7. 多面体网格
现在已经进入多面体网格时代,将带来一系列的方便和快捷,多面体网格既具有和六面体网格相近的精确度,也具有和四面体网格一样易于自动化生成的特点。另外,多面体网格技术已经成熟运用到工程计算中,包括直接生成多面体网格,可以对网格进行灵活操作,比如加密等,再加上求解器的更新,基于面的求解器(Face-based solver)允许网格有任何数量的面(以往是基于网格单元中心),所以对多面体网格处理和计算没有物理模型的限制。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%8715.png)
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%8716.png)
8. 工程化 GUI 介面
在计算过程中即时更新显示结果 (向量图、轮廓图、曲线图表等),即时更新输入条件 (改变边界条件或其它计算设定,求解器能立即使用这些新的条件来计算),强大的工程资料处理功能,直接可以得到压力损失、温度差等,同时这些资料亦可作为计算的收敛标准。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%8717.png)
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%8718.png)
Simcenter FLOEFD是市面上真正整合于主要 MCAD 系統的 CFD 分析软体工具,包括 Creo,CATIA V5,Siemens NX,Solid Edge,Simcenter 3D 及 SolidWorks。是一套可以快速学习及快速使用的 CFD 软件,它完整的功能可以应用于三维气流场及热传现象的分析。不同于其他传统高阶 CFD 软体使用者需要丰富的学理基础及网格建构技巧,FLOEFD 强调的是简单操作及快速分析,所以非常适合于实际工程师应用。

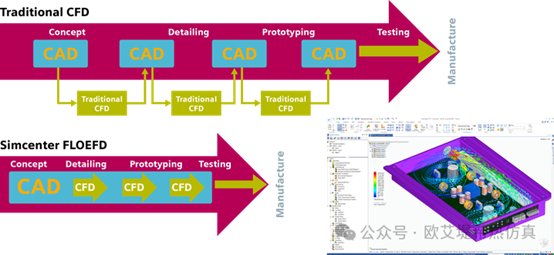

1. Easy-to-use CAD embedded Concurrent CFD
目前 CAE 分析已经是产品设计过程中不可或缺的一部分,所以工具必须是很容易使用且可以快速进行设计变更。为了达到此目标,FloEFD 将 CFD 分析变成是 CAD 系统的 plug-in 模组,因为工程师在自己最熟悉的 CAD 操作介面下使用 FloEFD,所以学习上是非常容易的,根据调查报告,工程师一般只需要不到八小时的训练课程就可以上手。
2. Better Products, Faster
![](http://oitcit.com/upload/img/c-main_product_model240619151543_9605.png)
Concurrent CFD 是 FloEFD 获得许多奖项的主要原因,完全整合 CAD 系统与 CFD 分析工具让使用者可以设计出更好的产品,而花的时间也更短。包括航太,汽车,医疗器材,工具机,帮浦,阀...等相关产业均使用 Concurrent CFD 技术达到以下几个目标:
- 改善产品的效能及可靠度
- 减少实际开模及打样的成本
- 降低产品设计错误的风险
- 缩短设计时程并加速上市时间来节省成本
3. Quickly generate reports
使用者可以将 FloEFD 的分析结果以动画格式输出并提供给客户,同时也可以透过报告自动产生器将您喜欢的图片以 Microsoft ® Excel及 Word 格式产生书面报告。
4. Analysis wizard
若您不常使用 CFD 分析工具,有时在使用上会忘记某些步骤导致无法进行模拟,FloEFD 提供一个人性化的模拟分析导览精灵,带领使用者从前处理的参数设定,网格生成,边界条件设定,到接下来的计算,以及后处理的结果输出,您只需要按照导览精灵的步骤,就可以完成分析工作。
5. Effortless what-if testing
What-if 分析可以说是 FloEFD 最强大的功能,很容易在 CAD 环境下修改模型并立刻进行分析,这是其他软体所办不到的功能。因为 FloEFD 直接整合于 CAD 介面,所以您可以直接将 CAD 模型产生多组不同设计,而不需要重新汇入图档,设定边界条件...等工作。在很短的时间内就可以不同的分析结果中找到最佳的设计。
6. Parametric Studies
参数优化分析,包括边界条件,网格设定,材料参数...等均可以进行优化。
7. Robust visualization
当您完成分析后,结果观测除是轻而以举的事,FloEFD 是以工程师为出发点所设计的 CFD 软体,所以常用的结果输出参数均已经内建在后处理的操作介面中,您只需要动动滑鼠,选择需要的结果,系统将会很快速的产生您需要的资料。
![](http://oitcit.com/upload/ckfiles/images/3.png)
![](http://oitcit.com/upload/ckfiles/images/4.jpg)
FloTHERM XT
FloTHERM XT 是针对电子产品设计流程所需的散热模拟分析解决方案,可以从概念设计到后续的生产制造阶段皆可使用,可以提升产品的品质,可靠度及缩短上市时间。藉由整合 EDA 及 MCAD 设计流程,FloTHERM XT 可以让工程师使用相同的设计资料进行完整的散热模拟分析,大大缩短研发时程,有效节省成本。
![](http://oitcit.com/upload/ckfiles/images/%E5%BE%AE%E4%BF%A1%E5%9B%BE%E7%89%87_20240619152457.png)
1. Stand-alone software tool for electronics cooling simulation
FloTHERM XT 是完整且可以独立使用的电子散热分析软体,不需要额外购买不同模组进行不同的分析工作。沿用了原本 FloTHERM 在电子散热领用的 DNA,再加上 FloEFD 在 CFD 的独特技术,FloTHERM XT 拥有强大且有效率的能力,特别是针对大型或是複杂的电子系统分析,可以适用于热流专家或是机构工程师。

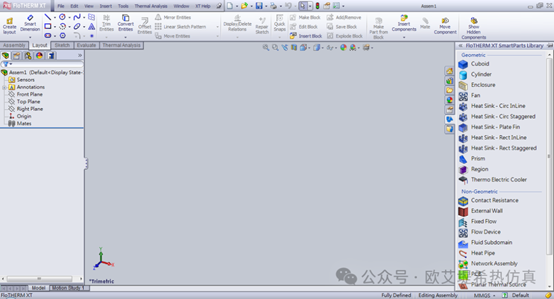

2. CAD-centric user interface
架构在 SolidWorks 的前处理介面,再搭配原本 FloTHERM 的 SmartParts Library,不儘可以透过 SmartParts 进行概念设计分析,也可以透过 3D CAD 介面进行产品细部设计分析。
![](http://oitcit.com/upload/ckfiles/images/%E5%BE%AE%E4%BF%A1%E5%9B%BE%E7%89%87_20240619152552.png)
3. Full geometric and non-geometric SmartParts and Library
在产品设计初期就可以使用 FloTHERM XT 进行散热模拟,因为在没有 3D CAD 图档的时候,可以藉由 FloTHERM XT 的 Geometric 及 Non-Geometric 参数式元件建构模型,而这些参数式元件都是电子产品中常见的元件,让使用者可以很容易的完成模型建构及参数设定。
4. Supports direct interfaces with all major MCAD as well as Expedition Enterprise EDA software
FloTHERM XT 支援市面上常见 MCAD 及 EDA 软体产生的档案,无须额外购买模组。包括 3D XML,ACIS,Adobe-IIIustrator,Adobe Photoshop,Adobe Portable Document Format,Autodesk Inventor,CADKEY,CATIA-Graphics,DXF/DWG,DXF 3D,SolidWorks,IDF 2.0/3.0/4.0,IGES,JPEG,Mechanical Desktop,PADS-ASCII,Parasolid,Pro/ENGINEER,Rhino,ScanTo3D,Solid Edge,STEP,STL,TIFF,U3D,Unigraphics,Viewpoint,VRML,XPS。
5. Support FloTHERM PDML file
如果您是 FloTHERM 的资深用户,我们相信您一定保存许多 FloTHERM 的模型档及自行建立的资料库,若您改用 FloTHERM XT 也无须担心这些辛苦建立的资料无法使用,因为 FloTHERM XT 可以读取原本 FloTHERM 的 PDML 格式档案,可以保留原本的几何尺寸及相关材质参数,针对过去可能过度简化的模型 (例如 : Heatsink,Heatpipe 及複杂外型元件) 改用 FloTHERM XT 提供的前处理器进行修改。另外,Intel 提供的 CPU 模型也是採用 PDML 格式,在 FloTHERM XT 中亦能直接汇入。
6. New Grid Generation Technology
结合 FloEFD 的最新网格技术,FloTHERM XT 可以使用最少的网格数来建构模型,进而让计算时间更缩短。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%874.jpg)

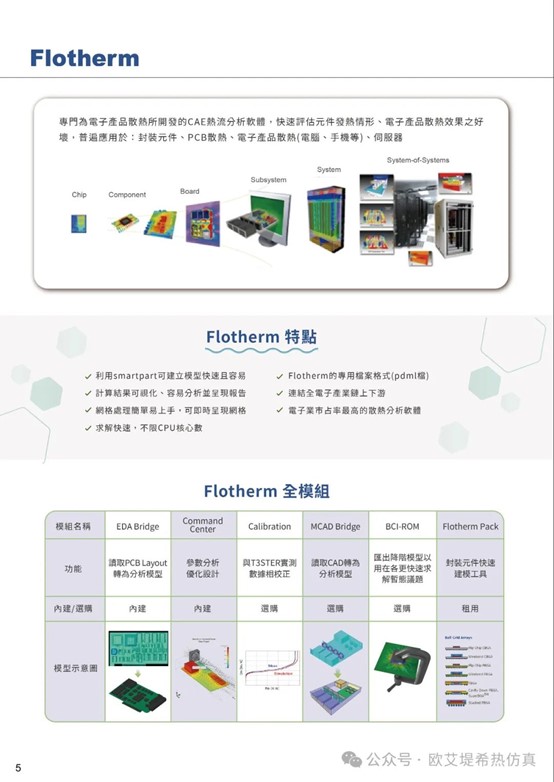

FloTHERM
FloTHERM 是电子系统散热分析最知名的品牌,它可以应用于电子产品的三维气流场及热传现象分析,涵盖范围从Package Level,Board Level,Component Level 到 System Level 的问题均能分析。FloTHERM 提供丰富的案例,资料库及白皮书,让工程师可以快速的建档电子设备模型并进行分析,而参数最佳化功能可以在开模前进行变更设计测试,有效节省成本。
1. World leader in thermal analysis
FloTHERM 让工程师可以在实际开模前很容易建构电子产品的模型,并进行散热分析及后续的参数变更设计。FloTHERM 採用进阶的 CFD 技术来预测气流的流动及各元件的热传现象,从 Component Level,Board Level 到 System Level 的问题均可以分析。经过调查,有超过 98% 的用户会推荐别人使用 FloTHERM,毫无疑问的,FloTHERM 是电子散热分析软体的全球领导品牌,每年均不断增加使用者,应用案例,资料库及白皮书,远远超过其他软体。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%871.jpg)
2. Intelligent Thermal Models
FloTHERM 内建各种电子元件供应商所提供的资料库及智慧型建模系统 SmartParts,让使用者可以小从 PCB 上的单一晶片分析大到整个机柜的散热分析均可以快速完成。SmartParts 具有专家系统,可以让模型建构更直觉,计算时间更短,计算结果更准确。
3. MCAD and EDA Integration
FloTHERM 可以与市面上主流的 MCAD 及 EDA 软体整合,包括可以直接读取 Pro/ENGINEER,SolidWorks 及 CATIA 格式的档案,以及其他标准 CAD 格式档案。不同于其他散热分析软体,FloTHERM 可以自动修整几何外型,让分析更有效率及准确。关于 EDA 软体的整合,除了可以透过 IDF 格式档案匯入模型外,FloTHERM 还特地开发了直接读取 BoardStation,Allegro 及 CR5000 的介面。
4. Use of a Robust Structured Cartesian Mesher Minimizes Solution Time
FloTHERM 採用结构性直角坐标网格系统,这是最稳定且在数值计算上最有效率的网格系统,而局部网格加密功能 (Localize Grid) 可以让您自由控制需要加密的区域,如此可以维持计算的准确性同时减少运算时间,而 FloTHERM 的网格自动生成功能,让使用者可以专注于产品设计而不是散热分析,不同于其他软体,当您模型有任何变更设计的同时,您的网格也同步更新,而其他软体均需要重新生成网格。
5. Automatic Optimization
SmartParts 的建构方式及结构性直角坐标网格系统,让 FloTHERM 具有自动连续优化的特殊功能,这功能可以让使用者设定设计目标,而 FloTHERM 就可以找出不同设计参数的最佳组合来达到设计目标。这最佳化功能一般会应用于散热器设计,PCB 上晶片位置配置,风扇选用...等。FloTHERM 同时提供 "实验设计法" (DoE) 进行优化设计,并採用分散式运算技术进行分析工作。
6. Powerful Visualization Tools
FloTHERM 的后处理程式是与客户沟通的最佳工具,除了可以输出静态的结果图档外,也可以产生 3D 动态流场结果,而贴图功能 (Texture Mapping) 及 AVI 动画输出可以让非技术背景的同事或客户了解您的分析结果,最新增加的 Thermal Bottleneck (Bn) 及 Shortcut (Sc) 参数显示功能,可以让工程师了解目前存在散热问题的瓶颈,以及可能解决问题的新散热途径。同时,FloTHERM 提供免费的后处理程式 FloVIZ,可以安装于客户或主管的电脑,用来当作双方沟通的桥梁。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%872.jpg)
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%875.jpg)
STAR-CCM+
STAR-CCM+ 是一套独立模拟解决方案,用于模拟计算流体动力学 (CFD)、计算固体力学 (CSM)、热传递、颗粒动力学、反应流、电化学、电磁学、声学和流变学。STAR-CCM+ 通过单一集成式使用者介面和自动化工作流程提供准确高效的模拟技术,便于分析和探究複杂现实问题。借助 STAR-CCM+,您可以有效预测产品性能,获得整个产品设计流程所需的工程资料。CCM (computational continuum mechanics) 连续介质力学,除了进行流体分析外,也要具备结构应力 / 电磁场、声学等分析功能。目标是发展成为可以解析任何连续介质力学场的全新软体。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%875.png)
1. 一体化集成环境
在 STAR-CCM+ 单一环境中,完成整个 CAE 解析流程,不需要其它表面修复工具、网格生成工具等。另外,整个过程可以在后台的批次处理(batch) 模式下使用 Java 命令运行,便于和优化软体的连接。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%876.png)

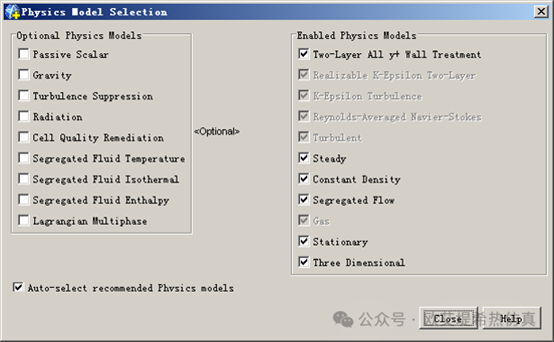

2. 易学易用
STAR-CCM+ 採用树状结构的模型建构,并使用智能化导向的模型设定精灵模式,可以让模型建构更直觉。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%877.png)
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%878.png)

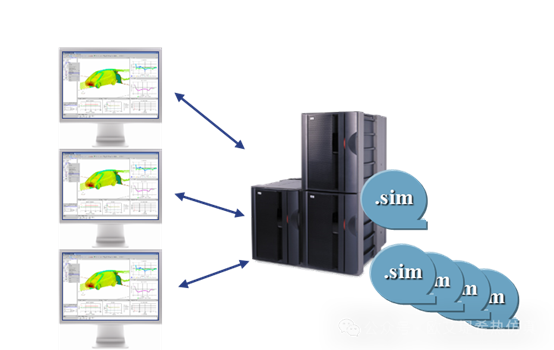

3. 新 IT 技术的运用
- Java 跨平台介面,C++ 核心求解
- 在各平台下的显示效果同样精美
- 高效率的求解器
- Client / Server 架构
- 当前终端机的显示资源
- 远端伺服器的计算资源
- 多个终端机可以平行处理
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%879.png)
4. 平行运算技术
STAR-CCM+ 提供完全的平行化操作,包括求解器及前后处理器均支援平行运算处理,可以支援超大规模的平行计算,是全球首个支援 10 亿网格的求解器。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%8710.png)
5. CAD 图档的无缝接轨
STAR-CCM+ 支援各种格式 CAD 图档的直接汇入,包括 CATIA V4 / V5,Pro/ENGINEER,UG NX,SolidWorks 及 Autodesk Inventor。亦可以透过第三方格式汇入模型,包括 Pro-STAR surface mesh (*.dbs),Stereolithography File (*.stl),Pro-STAR Shell Input File (*.inp),NASTRAN Shells (*.nas),PATRAN Shells (*.pat, *.neu, *,ntl),FELISA Front Surface (*.fro),Parasolid Transmit Files (*.x_t, *.x_b),IGES Files (*.iges, *.igs),STEP Files (*.step, *.stp),VDA files (*.vda)...等。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%8711.png)
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%8712.png)

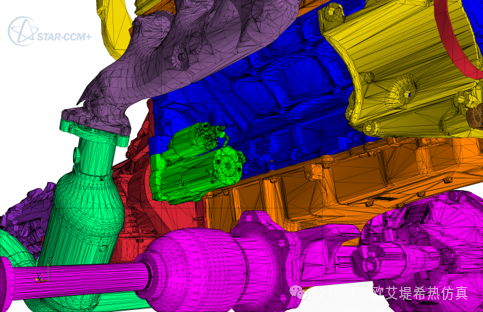

6. 包面技术 (Surface Wrapper)
在工业级别的CFD应用中,前处理的网格生成部分往往佔据了整个专案工作的大多数人工时间,而其中又以表面处理部分为甚。包面技术可以自动地将複杂几何形体处理成完全拓扑封闭的、无任何洩漏的表面,以生成计算域的体网格。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%8713.png)
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%8714.png)

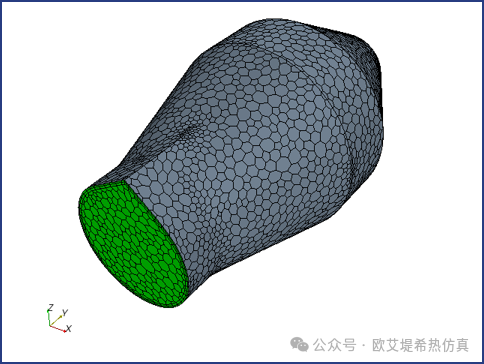

7. 多面体网格
现在已经进入多面体网格时代,将带来一系列的方便和快捷,多面体网格既具有和六面体网格相近的精确度,也具有和四面体网格一样易于自动化生成的特点。另外,多面体网格技术已经成熟运用到工程计算中,包括直接生成多面体网格,可以对网格进行灵活操作,比如加密等,再加上求解器的更新,基于面的求解器(Face-based solver)允许网格有任何数量的面(以往是基于网格单元中心),所以对多面体网格处理和计算没有物理模型的限制。
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%8715.png)
![](http://oitcit.com/upload/ckfiles/images/%E5%9B%BE%E7%89%8716.png)

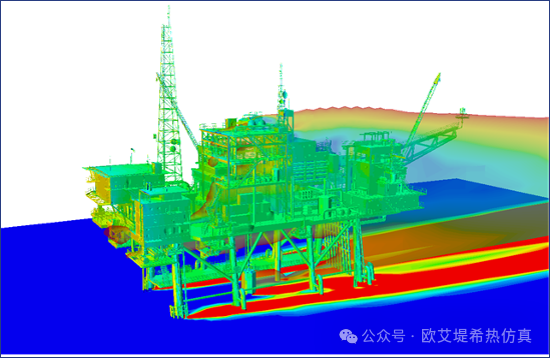

8. 工程化 GUI 介面
